Poutrelles HEA, HEB, IPE, IPN, UPE et UPN : comprendre les différences

Présentation

Pour une charpente métallique, un plancher, un renfort ou une ouverture dans un mur, le choix d’un profilé en acier commence par sa forme. Les désignations HEA, HEB, IPE, IPN, UPE et UPN correspondent à six familles de poutrelles ou de profilés en U. Leur géométrie influe sur leur poids, leurs possibilités d’assemblage et leur comportement dans la structure.

Voici comment les reconnaître et préparer votre demande de fournitures.

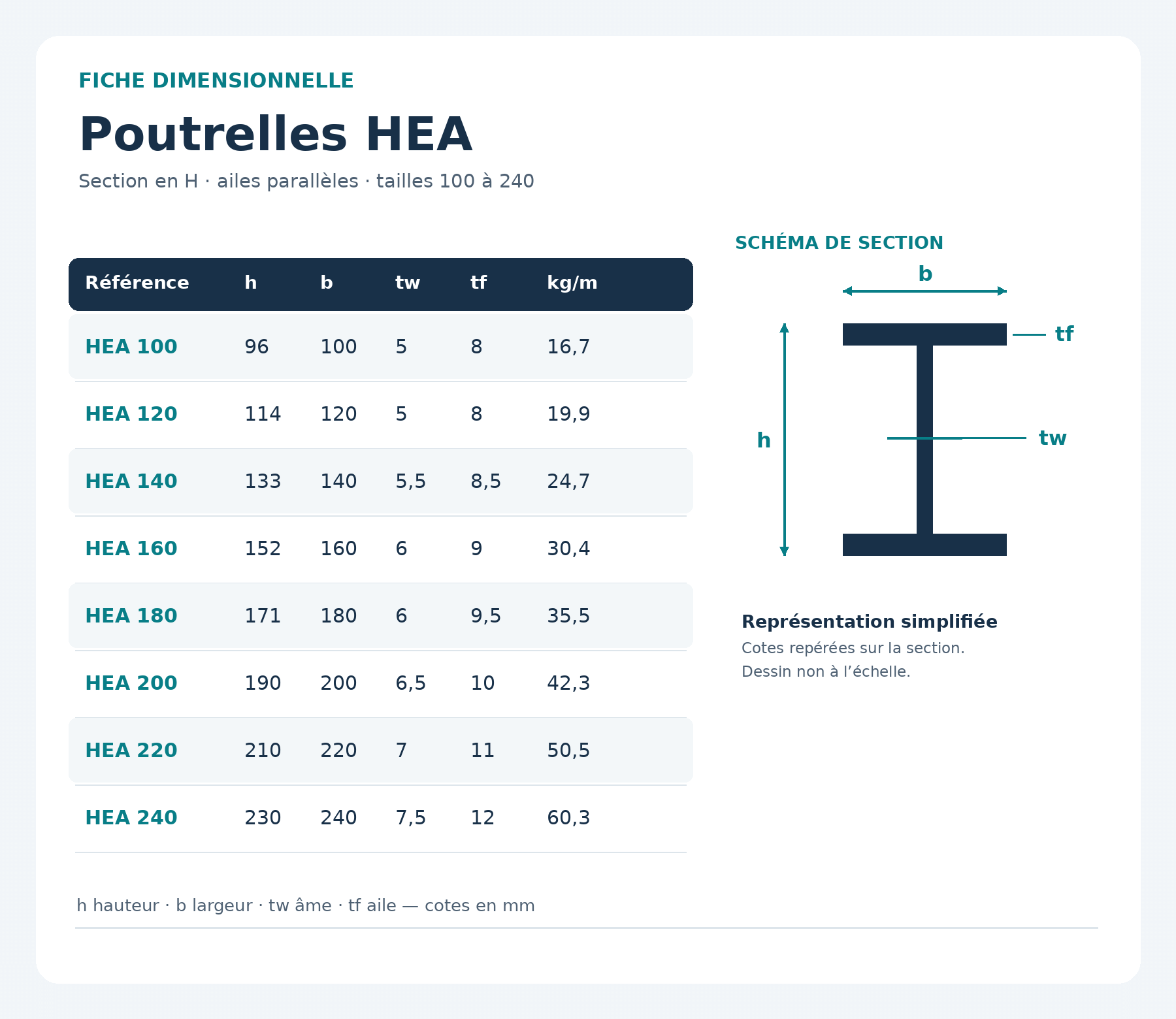

Les HEA et HEB se reconnaissent à leurs larges ailes parallèles. Cette géométrie offre des surfaces utiles pour les appuis et les assemblages. On les rencontre notamment dans les ossatures métalliques, en poteaux comme en poutres.

La différence entre les deux séries tient à leurs dimensions de section. À désignation comparable, un HEB est généralement plus épais et plus lourd qu’un HEA. Il présente donc des caractéristiques mécaniques différentes, mais le choix ne se résume pas à prendre le profilé le plus massif : il dépend des charges, de la portée, des appuis et de la place disponible.

Exemple de lecture : « HEA 200 » et « HEB 200 » ne désignent pas deux pièces interchangeables. Le nombre identifie une taille nominale de la série ; il ne dispense pas de consulter les dimensions exactes et la masse linéique du profilé retenu.

IPE et IPN : deux poutrelles en I, des ailes différentes

Les IPE et IPN possèdent une âme centrale reliant deux ailes. La distinction la plus simple à observer se situe sur la face intérieure de ces ailes :

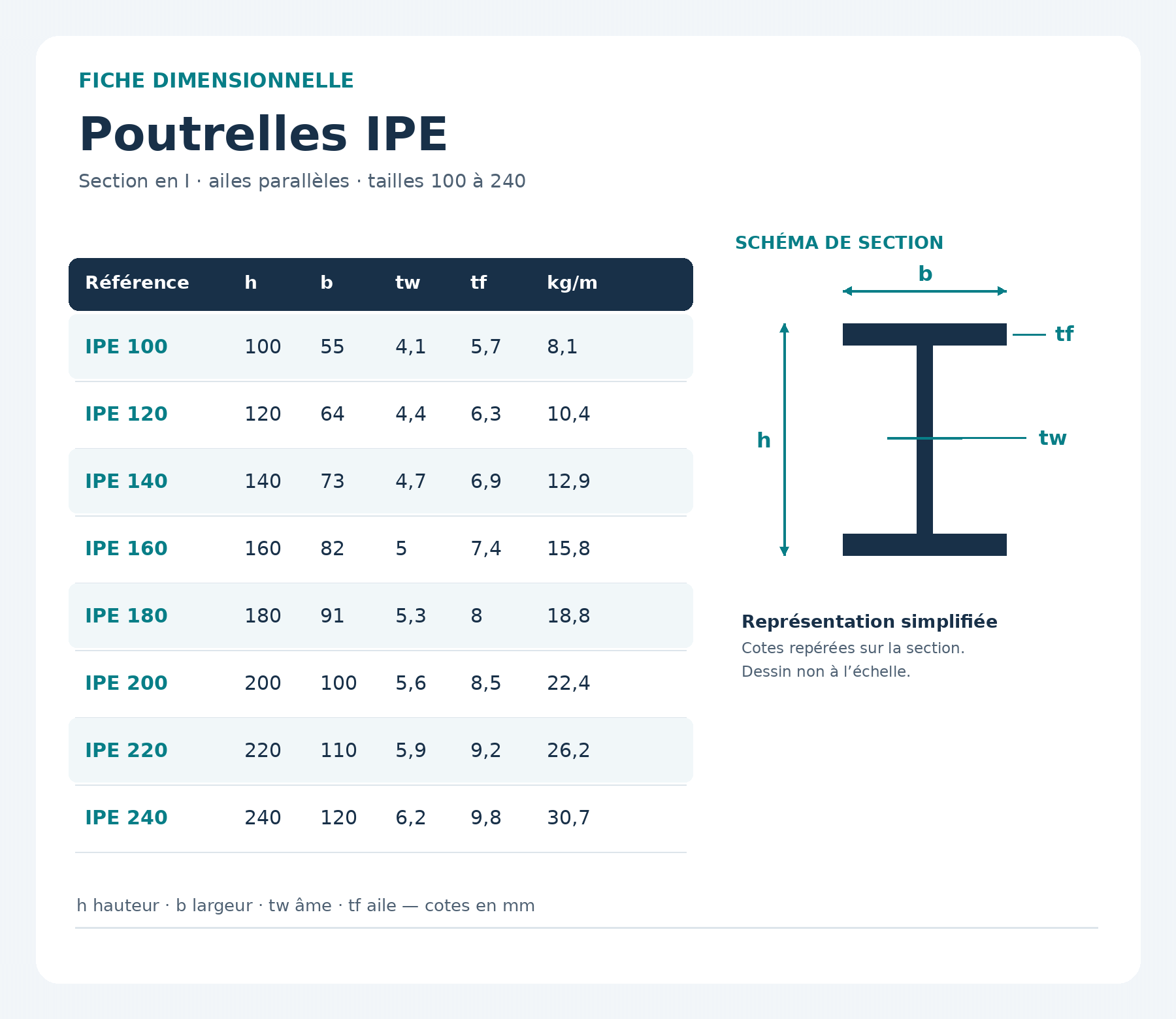

IPE : les ailes sont parallèles, ce qui facilite certains assemblages sur des faces planes ;

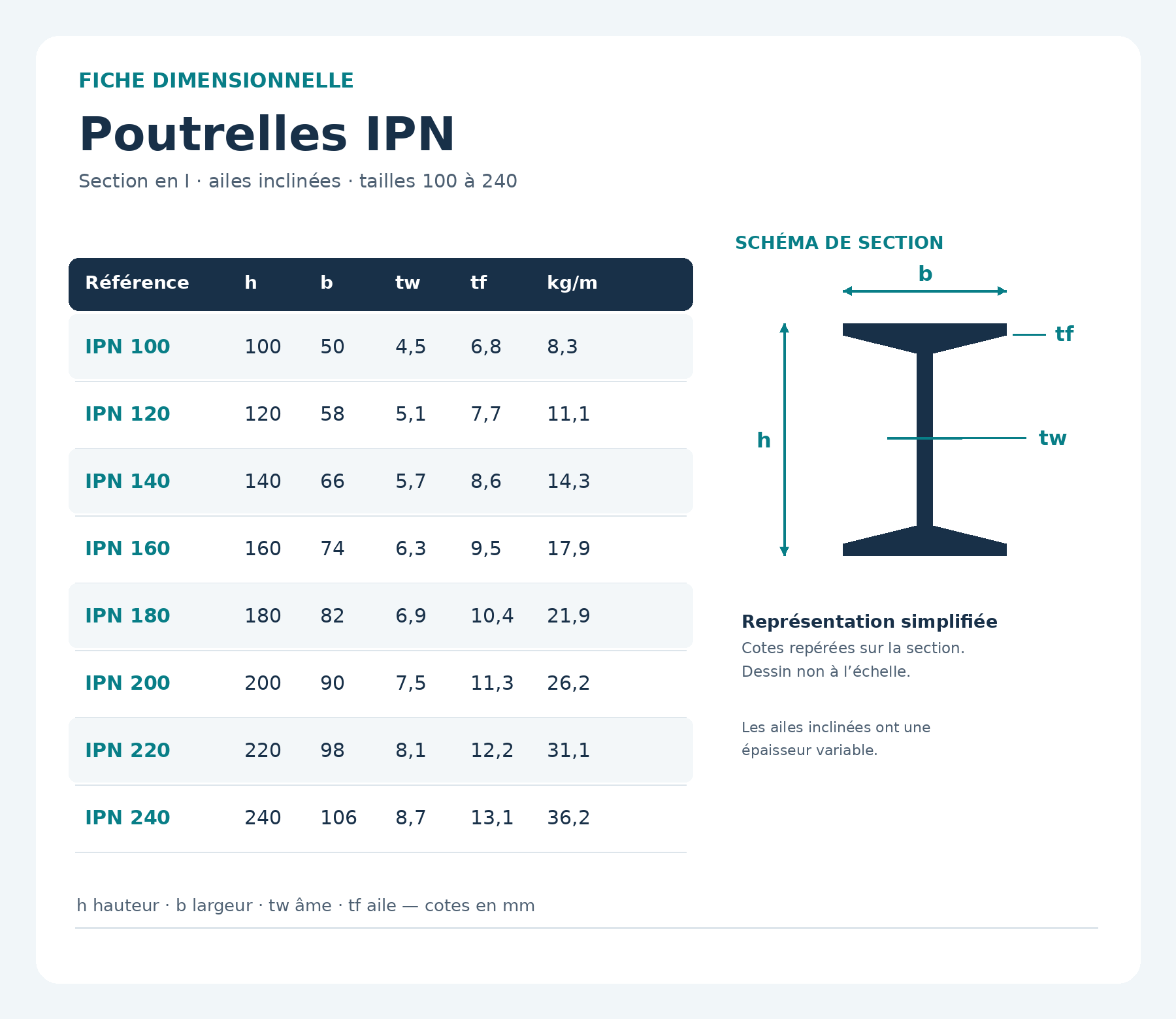

IPN : les faces intérieures des ailes sont inclinées, un point à prendre en compte pour les appuis et les fixations.

Ces deux familles peuvent servir de poutres selon les calculs du projet. Lorsqu’un plan ou une structure existante indique « IPN », il faut vérifier la désignation avant de commander : un IPE de même numéro n’a pas automatiquement les mêmes dimensions ni les mêmes propriétés mécaniques.

UPE et UPN : deux profilés ouverts en U

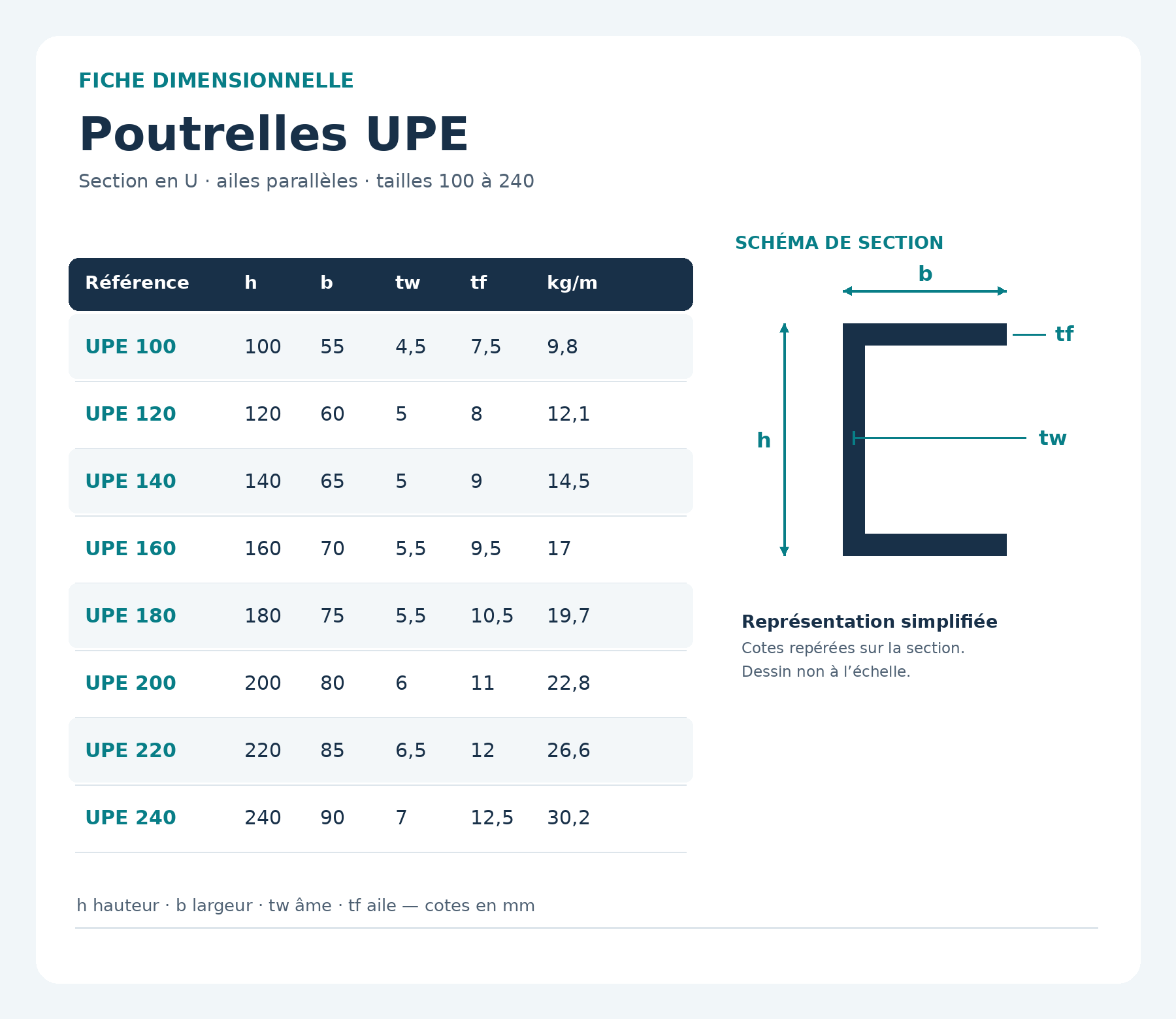

Les UPE et UPN se distinguent eux aussi par leurs ailes. Celles du UPE sont parallèles ; les faces intérieures des ailes du UPN sont inclinées.

Leur section ouverte peut être pratique pour fabriquer un cadre, une traverse, un support ou un renfort. Elle demande toutefois une attention particulière lorsque le profilé travaille en flexion ou risque de se tordre. Son orientation, ses fixations et les efforts appliqués comptent autant que sa désignation.

Comment lire une désignation de poutrelle ?

Une désignation associe une famille et une taille nominale : IPE 200, HEB 200 ou UPN 200, par exemple. Le nombre est un repère de gamme ; il ne signifie pas que toutes les dimensions de la pièce mesurent 200 mm. La hauteur réelle, la largeur des ailes, les épaisseurs et la masse par mètre dépendent de la famille choisie.

Pour préparer une commande, indiquez idéalement :

la désignation complète figurant sur le plan ou la note de calcul ;

la nuance d’acier demandée ;

la longueur et la quantité souhaitées ;

les éventuels besoins de coupe ;

pour une pièce de réemploi, les caractéristiques exigées par le projet.

Quel profilé choisir pour votre projet ?

Le bon choix dépend d’abord de la fonction de la pièce : porte-t-elle un plancher, reprend-elle un mur, forme-t-elle un poteau ou sert-elle de support ? Il faut ensuite connaître la portée, les charges, les conditions d’appui et les contraintes d’assemblage.

La norme EN 10365 décrit les dimensions nominales et les masses des familles de profilés laminés à chaud présentées ici. Elle ne remplace pas le calcul de la structure. Pour un élément porteur, faites valider la section et ses assemblages par un professionnel compétent avant la commande et la pose.

Trouver des poutrelles à Toulouse chez Berges & Cie

Installée au 39 chemin du Prat Long à Toulouse, la société Berges & Cie propose du fer neuf et du fer de réemploi aux professionnels comme aux particuliers. Son offre comprend des poutrelles, et l’entreprise propose la coupe sur mesure. Pour une référence HEA, HEB, IPE, IPN, UPE ou UPN précise, contactez l’équipe avec votre désignation complète afin de vérifier la disponibilité et les possibilités de préparation.

Questions fréquentes sur les poutrelles acier

Quelle est la différence entre un HEA et un HEB ?

Ce sont deux séries de profilés en H à larges ailes. À désignation comparable, le HEB possède généralement une section plus épaisse et une masse linéique supérieure. Le choix doit être confirmé par les calculs du projet.

Quelle est la différence entre un IPE et un IPN ?

L’IPE possède des ailes à faces parallèles. Sur l’IPN, leurs faces intérieures sont inclinées. Cette différence modifie les dimensions, les propriétés de section et certains détails d’assemblage.

Quelle est la différence entre un UPE et un UPN ?

Le UPE est un profilé en U à ailes parallèles ; le UPN possède des faces intérieures d’ailes inclinées. Leurs dimensions et leurs propriétés doivent être vérifiées avant toute substitution.

Peut-on remplacer une poutrelle par une autre de même numéro ?

Pas sans vérification. Deux profilés portant le même nombre, par exemple IPE 200 et HEA 200, appartiennent à des familles différentes. Leurs dimensions, leur masse et leurs propriétés mécaniques ne sont pas identiques.
